【制鞋设备】制鞋缝线机机构调整操作方法

文章来源:http://www.jnsewing.cn/news/31.html发表时间:2017-03-30

制鞋缝线机的工艺特点:沿条,是连接帮脚、内底布楞、中底(或外底)的条状部件。因其处于鞋底边缘的外露部位,所以还具有装饰作用。缝沿条机就是把沿条与鞋帮、内底缝合在一起的专用制鞋设备。该制鞋机械所缝的线迹,一面在内底布楞筋条的内侧,另一面在沿条的外侧。通过缝沿条工艺,使鞋帮与内底在绷帮后的临时固定状态成为十分牢固的整体,能承受任何外力的撞击和扭折而无脱落之虞。缝沿条的线迹为单线链缝,就像链条一样套连在一起。根据鞋的结构,可缝成全沿条和半沿条;沿条对接处在整修时可手工补缝,以求接缝良好;不同型式、规格的沿条在缝合时需更换不同的工艺装备及附件;缝线可用苎麻线或锦纶线。缝制轻质鞋、普通鞋、重质鞋需更换不同规格的机针、导向器和缝线。

制鞋缝线机的结构和性能:该鞋机为机械传动,主要由传动机构、绕线机构、针机构、压脚机构、沿条引条机构等组成。制鞋设备

传动机构:该机构由电动机、皮带轮、主轴和其上的凸轮、连杆等组成,所有缝沿条的动作,是通过凸轮和连杆机构按运动程序产生的。当操纵脚控开关时,离合器闭合,制动器松开,主轴旋转并带动其上的凸轮和连杆产生缝沿条动作,每转动一周为一个工作循环,缝纫一个针距的链式线迹。有的机型采用电子调速电机,启动与制动,操纵轻便灵活,针位准确。
绕线机构:该机构主要由两个凸轮、连杆、绕线管组成,其作用是将缝线绕在机针上,在运动中与机针保持的间隙量。绕线管与缝线接触的表面十分光滑,使缝线在其中滑动自如而无拉伤现象。
针机构:针机构的作用是产生摆动并穿透沿条、帮脚和内底布楞筋条。机针呈半圆形,为防止变形和折断,其上有针保险予以支承和保护。当机针穿透缝料后暂停运动的瞬间,绕线管将缝线绕在机针上。
压脚机构:压脚机构的作用是产生压住内底筋条或将其松开,推动物料作前进一个针距的运动。压脚压在内底筋条上的位置和压力及送料量均可调节制鞋设备
沿条引导机构:沿条引导机构的作用是将沿条推向内底筋条和帮脚侧面,使沿条随鞋一起运动。不同的沿条有不同的引导机构。在缝沿条机中还有钩线机构、刹线机构、松香加热机构等,分别起到拉线、松线、紧线、浸松香的作用。

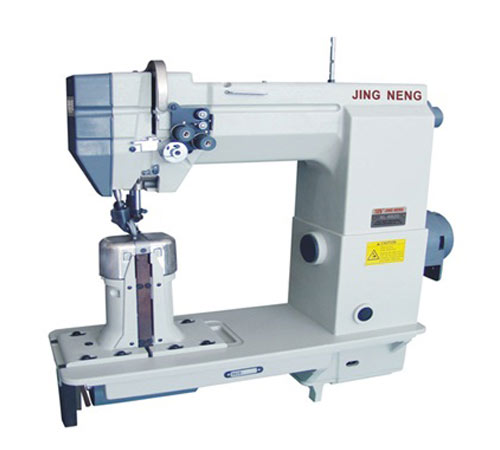

制鞋设备
制鞋缝线机的调整与使用:根据沿条鞋的缝制工艺要求,必要时可对制动器、针保险、压脚、绕线管、引导器、松香温度、缝线张紧力等进行调整。正确调整拉杆的长度和刹车带的松紧程度,可提高操作的灵敏性和准确性;只有当针保险的最前端顶着被缝物时才能有效保险;压脚的下端应比机针低时才能抵住内底筋条根部;绕线管应与针保持的间隙量,且前后距离相等;松香加热温度约时有效浸线;线的张紧力不可太大,以防断线和断针;引导器的规格必须同沿条规格相一致。该机的工艺装备主要有压脚、机针、引导器、进给器、切割器等,要随鞋的品种、沿条规格、缝线等工艺条件的变化而进行调整,修磨或更换。在操作鞋机之前,要熟悉沿条鞋的缝制工艺要点和机器基本性能,要检查机针、压脚、挑线钩,沿条引导器和进给器等机件的位置和相互尺寸是否正确;操作时要将鞋上托向里靠紧,前后左右要端平;根据操作技能控制缝纫速度;缝合针距要均匀和平整,链环线迹要有足够紧度,不得有跳线现象发生。缝沿条机为机械传动,凸轮和连杆机构十分紧凑而复杂,运转速度较高。在日常保养中要重视对机件的润滑工作,油杯和油孔要按规定加油。要保持机器内外清洁,要保持安全防护装置齐全有效,防止故障发生。
