制鞋设备之前帮机扫刀输送安装系统

文章来源:http://www.jingnengpai.com/news/329.html发表时间:2020-12-31

前帮机扫刀进给安装,包括一固定块、一滑杆、一推进器及一扫刀,该滑杆设置于固定块的导轨上,该推进器固定设置于固定块导轨的末端位置,应用推进器的进退动作带引滑杆在导轨上做往复位移,扫刀位移时,该刀板受弹簧的弹力作用,而随时紧贴位于下方的夹板,使前帮作业中鞋体与鞋底的粘合质量能够更致圆满,扫刀的改换为简易。

制鞋设备前帮机扫刀进给安装,主要包括一固定块、一滑杆、一推进器及一扫刀,其特征在于:该固定块在本体上设有导轨,并于一侧向外延设有一定位板,该定位板可固定于前帮机机台的夹板上恰当位置处,可与夹板呈相互严密地贴合;该滑杆是中段设有一承接座,承接座顶面设有一圆弧凹槽,前端两侧同时设有枢孔,枢孔与承接座间恰当位置处凹设有一孔座,该滑杆是可设置于固定块的导轨上,而自在滑移;该推进器是包含一可为油压或气压动力的缸体,可应用一定位固设于固定块导轨的末端位置,缸体前端设有一连杆,连杆的前端为一螺纹部,该螺纹部可跨设于滑杆承接座的凹槽,应用一螺帽固定于该承接座上,应用推进器的进退动作,可带引滑杆在导轨上做往复位移;该扫刀中段横向穿设有一长孔,前端为一刀板,相对刀板另端为一板体,长孔可与滑杆前端的枢孔应用一插销枢接,板体末端设有一螺孔,可供一弹簧穿过及一螺帽衔接,该弹簧经螺帽衔接销固后,恰可容置于滑杆的孔座内,上方并受螺帽的压榨,使扫刀在滑杆带动位移时,该刀板能够受弹簧的弹力作用,而随时紧贴位于下方的夹板或待压合的加工物件外表。

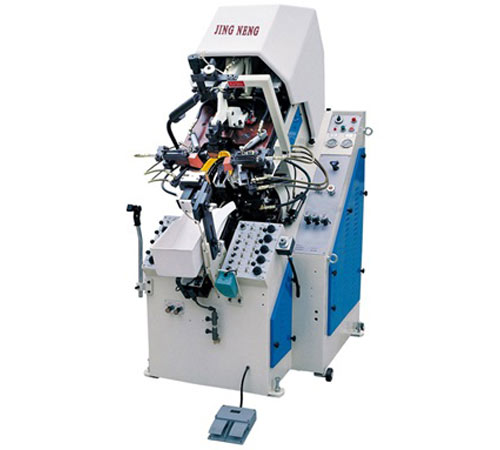

前帮机
